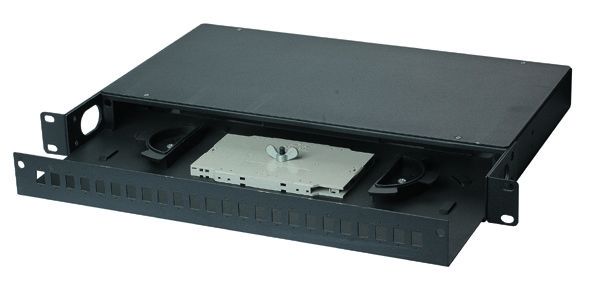

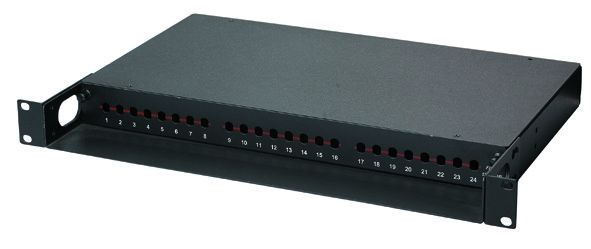

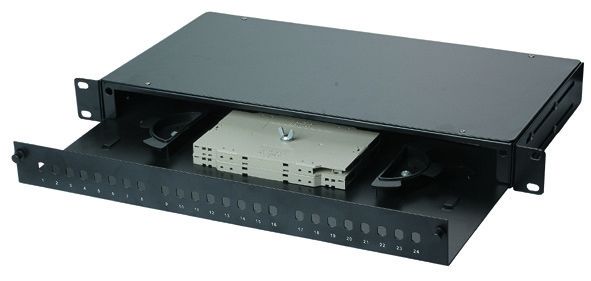

Panel optyczny o wysokiej stabilności mechanicznej z wymiennym panelem YH1009

Panel płatków z włókna optycznego wielofunkcyjny Fabryka Elastyczny rozmiar z Chin Akceptujemy ODM i OEM YH1009

Złącze światłowodowe
(1) Złącze światłowodowe typu FC
Ten złącze został po raz pierwszy opracowany przez japońską firmę NTT. FC jest skrótem od Ferrule Connector, co oznacza, że zewnętrzna metoda wzmocnienia wykorzystuje metalowy rękaw,i metodą mocowania jest skrętkaNajwcześniejszy złącze typu FC, wykorzystanie ceramicznego szczypu z końcem C C. Takie złącze ma prostą strukturę, jest łatwe w obsłudze i łatwe w produkcji.powierzchnia końcowa włókna jest stosunkowo wrażliwa na drobny pył, a odbicie Fresnela jest prawdopodobne. Dlatego trudno jest poprawić wydajność straty zwrotu.ten typ złącza został zmodyfikowany do użycia szpilki (PC) z kulistą twarzą końcową, a struktura zewnętrzna nie uległa zmianie, co spowodowało znaczący wzrost strat wstawienniczych i strat zwrotnych.
(2) Złącze włókna SC
Jest to złącze światłowodowe opracowane przez NTT Japan.Powierzchnia końcowa szpilki jest głównie szlifowana PC lub APC; metodą mocowania jest stosowanie typu zamka typu plug-and-pin, bez konieczności obracania; złącza te są niedrogie, łatwe do wstawienia i wyciągnięcia, mają niewielkie wahania straty wstawienia,wysoka wytrzymałość na ciśnienie, a duża gęstość instalacji.
Interfejsy ST i SC to dwa rodzaje łączników światłowodowych.Rdzeń złącza ST jest narażony, a rdzeń złącza SC znajduje się wewnątrz złącza.
(3) Biconic Connector
Najbardziej reprezentatywny z tych rodzajów złączy światłowodowych został opracowany przez Bell Labs w USA.Składa się z dwóch precyzyjnie formowanych końcówek z odciętą stożkową w kształcie wtyczką cylindrową i wewnętrznym dwustronnym plastikowym obudową. składniki sprzęgłowe wkładu są złożone.
(4) Złącze światłowodowe DIN47256
Jest to złącze opracowane przez Niemcy. Szpilki i obudowy sprzęgłowe stosowane w tym typie złącza mają takie same wymiary strukturalne jak w typie FC.W porównaniu z łącznikiem typu FC, jego konstrukcja jest bardziej skomplikowana, a wewnętrzna konstrukcja metalowa posiada sprężynię do regulacji ciśnienia, tak aby uniknąć uszkodzenia powierzchni końcowej z powodu nadmiernego ciśnienia wtyczki.W dodatku, precyzja mechaniczna tego złącza jest wysoka, a zatem wartość strat wstawienniczych jest niewielka.
(5) Złącze MT-RJ
MT-RJ rozpoczął się od rozwiniętego przez NTT złącza MT z tym samym mechanizmem zamknięcia jak złącze elektryczne LAN typu RJ-45.Jest wyrównany z włóknem optycznym poprzez szpilki kierownicze zainstalowane po obu stronach małego rękawka dla łatwej komunikacji z nadajnikiem optycznymPołączony przez maszynę, światłowód końcowy z końca złącza jest rozmieszczony w układzie dwukernikowym (interwał 0,75 mm) i jest następną generacją łącznika światłowodowego o wysokiej gęstości do transmisji danych.
(6) Złącze LC
Złącze LC zostało opracowane przez znany Bell Institute i jest wykonane przy użyciu łatwego w obsłudze modułowego mechanizmu zamkowego.Wielkość używanych szpil i rękawów wynosi połowę wielkości użytej dla zwykłego SCObecnie, w aspekcie jednowarunkowego SFF, w przypadku którego wprowadzone są nowe urządzenia, w przypadku których wprowadzone są nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia, w przypadku gdy wprowadzone zostaną nowe urządzenia.łącznik typu LC faktycznie zajął dominującą pozycję, a zastosowanie w aspekcie multimodu również gwałtownie wzrosło.
(7) Złącze typu MU
Miniature Unit Coupling (MU) jest najmniejszym na świecie jednowłonkowym złączem opracowanym przez NTT na podstawie najczęściej używanego złącza typu SC.O średnicy 25 mm rękaw i mechanizm samozatrzymywaniaZ przędzami o średnicy 1,25 mm, NTT opracował serię złączy MU.Posiadają złącza typu gniazda (seria MU-A) do podłączenia kabli optycznych; złącza z tylnej płaszczyzny (seria MU-B) z mechanizmem samozatrzymywania i uproszczonymi gniazdkami (seria MU-SR) do łączenia modułów LD/PD i wtyczek.Z gwałtownym rozwojem większej przepustowości i większej zdolności sieci światłowodowych oraz szerokim zastosowaniem technologii DWDM, zapotrzebowanie na złącza typu MU również gwałtownie wzrośnie.
