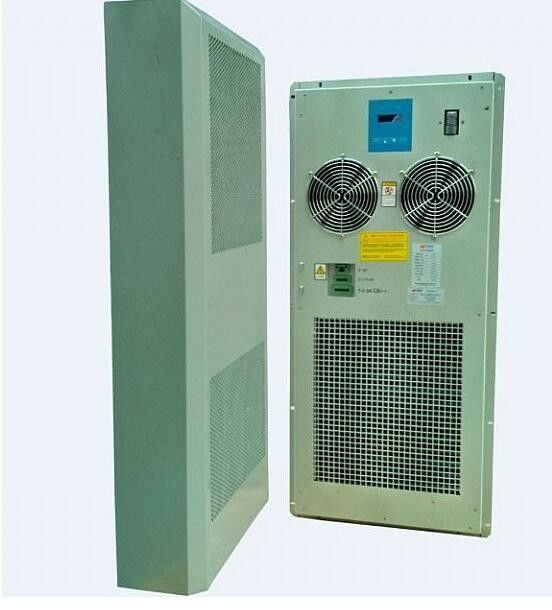

Odporność na uderzenia Komunikacja Szafka szafka Sejsmiczna konstrukcja konstrukcja YH9002

Elektroizolacyjny szafka komunikacyjna z elastycznym rozmiarem YH9002

Rysunek schematu okablowania części elektrycznych
Rysunek okablowania jest sporządzany zgodnie z zasadami elektrycznymi komponentów i układem układów elektrycznych.Reprezentuje on połączenie całego zestawu urządzeń i stanowi podstawę instalacji elektrycznej, konserwacji i kontroli linii.
(1) Rysunek schematu fazowego schematu okablowania musi być zgodny z przepisami GB6988.6-1993 "Rysunek schematu funkcjonalnego układu sterującego";
(2) Wszystkie elementy elektryczne i ich przewody muszą być oznaczone symbolem tekstowym i numerem okablowania zgodnie ze schematem elektrycznym. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "i" GB4884-1985 "oznakowanie izolowanego drutu" oraz inne przepisy;
(3) W odróżnieniu od schematów elektrycznych, różne części tego samego elementu elektrycznego (kontakty, cewki itp.) muszą być nakreślone razem na diagramie okablowania;
(4) Diagramy przewodów elektrycznych są zawsze rysowane cienkimi liniami.Do prostych elementów sterowania elektrycznego, liczba komponentów jest niewielka, a połączenie kabli nie jest skomplikowane.gdzie liczba elementów elektrycznych jest duża, a okablowanie bardziej skomplikowane, zazwyczaj wykorzystuje się gniazdo okablowe. Dopóki numer połączenia jest oznaczony na każdym komponentzie elektrycznym, nie jest konieczne rysowanie połączenia między komponentami.
(5) Rodzaje, specyfikacje, powierzchnie przekroju poprzecznego i wymagania dotyczące koloru różnych przewodów stosowanych do okablowania muszą być oznaczone na diagramie okablowania;
(6) W przypadku podłączenia części i obwodów zewnętrznych, złącza dla przewodników dużych przekroczeń powinny być podłączone do złączy.
Krótko mówiąc, zgodnie z powyższymi wymaganiami należy sporządzić szkic zarysów szafki sterującej, oszacować wymiary każdej części,a następnie rysunek zarys powinien być narysowany zgodnie z proporcją, a następnie należy rozważyć dostosowanie proporcji wymiarów pod względem symetrii, piękna i łatwości użytkowania.Po ustaleniu wyglądu szafki sterującej, konstrukcja każdej części szafy sterującej musi być wykonana zgodnie z powyższymi wymogami,rysunek schematu montażu szafki i rysunki części każdego drzwi bocznychNastępnie wybierz odpowiedni zamek drzwiowy dla szafki sterującej.
Wreszcie, zgodnie z różnymi rysunkami, musimy kompleksowo liczyć różne części i materiały wymagane przez gabinet sterujący elektryczny, i wyliczyć listę podsumowującą, listę standardowych części,tabela głównych ilości zużywanych materiałów i materiałów pomocniczych zakupionych części gotowych według kategoriiTabele kwot itp., tak aby personel zakupowy, wydziały zarządzania produkcją przygotowywali sprzęt zgodnie z potrzebami sprzętu, wykonywali dobrą pracę w przygotowaniu produkcji,a także ułatwić rachunkowość kosztów.
3 Instalacja i mocowanie szaf
Instalacja szafy stanowi podstawę montażu urządzeń i musi być instalowana zgodnie z normami.
(1) Przed zainstalowaniem szafy należy sprawdzić, czy urządzenia wydechowe szafy są w dobrym stanie, czy liczba palet wyposażenia jest kompletna,i czy koła i kolumny wspierające są w dobrym stanie.
(2) Model szafy, specyfikacje i miejsce montażu powinny spełniać wymagania projektowe.
(3) Odchylenie pionowe instalacji szaf nie może przekroczyć 3 mm, a poziomy błąd nie może przekroczyć 2 mm. Kilka szaf musi być ustawionych obok siebie.Panele muszą znajdować się na tej samej płaszczyźnie i równolegle do linii odniesienia.Odchylenie przed i po nie może być większe niż 3 mm; odstęp między dwoma szafami nie może być większy niż 3 mm.W przypadku urządzeń umieszczonych w określonej odległości od siebie i umieszczonych w rzędzie, odchylenie przedniego i tylnego panelu nie może być większe niż 5 mm;
(4) Różne części szafki nie powinny spadać ani się łamać.
(5) Jeżeli instalacja szafy powinna być mocna i istnieją wymagania sejsmiczne, wzmocnić zgodnie z sejsmiczną konstrukcją rysunku konstrukcyjnego;
(6) Szafka nie powinna być bezpośrednio umieszczona na podwyższonej podłodze. Podstawa powinna być wykonana zgodnie z wielkością dolnej płaszczyzny urządzenia.Podłoga powinna być mocowana bezpośrednio do ziemi, szafa powinna być mocowana na podstawie, a następnie należy położyć ruchomą podłogę;
(7) Grubość stali kanałowej w podstawie szafki nie jest mniejsza niż 50 mm. Ziemia jest dobra.Stal kanałowa jest zamocowana na podłodze pomieszczenia sprzętu przez śruby rozszerzające i połączona ze stożką miedzianą uziemienia;
(8) Stal kanałowa i szafa są stabilnie połączone za pomocą spawania.
(9) Po zamocowaniu szafy należy upewnić się, że przednia, tylna, lewa i prawa część nie może być popychana, aby zapewnić stabilność szafy.
(10) Jeśli podłoga wokół szafy musi zostać przecięta, należy użyć maszyny do cięcia, aby przeciąć ją płynnie i usunąć węzły, aby zapobiec jej cięciu.
(11) Zainstaluj panel szafki i zarezerwuj 800 mm przestrzeni przed regałem.;
(12) Szafka ścienna powinna znajdować się w odległości 1200 mm od podłogi;
(13) Instalacja urządzeń i komponentów w szafce odbywa się po umieszczeniu i zamocowaniu szafy, a urządzenia zainstalowane w szafie są bezpiecznie zamontowane.
(14) Śruby mocujące, zmywarki i zmywarki sprężynowe na szafce muszą być mocowane zgodnie z wymaganiami i nie mogą zostać pominięte;
(15) Zainstalowanie zawieszone na ścianie musi być zainstalowane na płaskiej i niewzruszonej ścianie, co najmniej 300 mm od podłogi i utrzymywane w poziomie i pionowym w stosunku do ściany,a odchylenie pionowe musi być mniejsze niż 3 mm.
(16) Otwory w ścianie muszą być zabezpieczone przed uszkodzeniem ściany wewnętrznej ściany.Liczba śrub rozszerzających stosowanych do mocowania szafki nie może być mniejsza niż 4 (6 dla zawieszonej szafy typu C)W razie potrzeby pod szafę należy umieścić wsparcie, aby zapewnić bezpieczeństwo i stabilność szafy.
(17) W przypadku instalacji szaf podłogowych należy uwzględnić kierunek otwierania szafy i łatwość obsługi przy montażu podstawy,priorytetowe otwarcie drzwi w kierunku przedziału okablowaniaDrzwi wyposażenia i drzwi okablowania muszą być całkowicie otwarte.
(18) Szafka musi być zabezpieczona przed uziemieniem przez błyskawice.
(19) Po zainstalowaniu szafy należy odpowiednio oznaczyć.otwory w kablach szafki powinny być uszczelnione gliną ognioodpornąDobrze wykonują pracę w zapobieganiu szczurom, owadom, wodzie i wilgoci.
4 Kablistyka
4.1.1 Układ władzy gabinetu
Szafka musi być wyposażona w zestaw odłączalnych i wymiennych stałych jednostek dystrybucji mocy (PDU) do wprowadzenia, dystrybucji, ochrony, podziału,i podłączenia (wylotu lub końcowego) zasilania urządzeń szafW tej samej szafce nie należy mieszać dystrybucji mocy AC i dystrybucji mocy DC (z wyjątkiem dystrybucji mocy wentylatora chłodzącego wentylatora).
4.1.2 Wymogi dotyczące konstrukcji i instalacji
Jednostka dystrybucyjna energii zaleca stosowanie pionowej struktury zintegrowanej w kształcie paska, która łączy w sobie dystrybucję energii, ochronę i opatrywanie, a jej przednia strona jest zdolna do zdjęcia,umożliwiające łatwą instalację i wymianę modułów plastra i złączy (przewody); wprowadzenie, dystrybucja, ochrona i oddzielenie oddzielnej części części konstrukcji, w której wprowadzenie mocy, dystrybucja,część zabezpieczająca urządzenia znajdująca się na górze lub na dole jednostki dystrybucyjnej energii, a część podłączona jest nadal strukturą pionowego bloku prętowego. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)W szczególnych przypadkach może być jedna jednostka dystrybucji energii po lewej i prawej stronie (nie zaleca się).
4.1.3 Jednostka dystrybucyjna prądu przemiennego
A. Jednostka dystrybucyjna energii powinna być w stanie jednocześnie wprowadzać podwójne źródła zasilania A i B.Powinny być całkowicie niezależne od siebie (w tym przewodu uziemienia) i być oddzielnie zasilaneW przypadku szafek bez wymogów podwójnego kanału zasilania można wprowadzić tylko jedno źródło zasilania.
B. Moc wejściowa jednostki dystrybucyjnej energii wykorzystuje zazwyczaj jednofazowe źródło zasilania trójprzewodne (220 V). W szczególnych przypadkach można użyć trójfazowego źródła zasilania czterodrukowego (380 V).Można również wizualizować ze specjalnymi wymaganiami w zakresie bezpieczeństwa zasilania, przy użyciu czterostronnego zasilania.
C. Terminal wejściowy zasilania powinien być wyposażony w grupę końcówek, które mogą łączyć kable poniżej 16 mm2 i mogą instalować urządzenia pomiarowe prądu w zależności od potrzeb.Każda gałąź wyjściowa powinna być wyposażona w grupę końcową lub gniazdo, aby zapewnić sprzętowi warunki elektryczne.
D. Niezależne urządzenie zabezpieczające przed prądem i zwarciem musi być wyposażone w urządzenie zabezpieczające przed prądem nadmiernym i zwarciem krótkim,i niezależne urządzenie zabezpieczające przed prądem nadmiernym i krótkim obwodem musi być wyposażone w każdą gałąź wyjściową.
E. Urządzenie ochronne może używać przełącznika powietrza przemiennego (zalecane) lub przełącznika rozłączającego bezpiecznik, zainstalowanego na linii fazowej całkowitego przewodu wejściowego lub wyjściowego, aby ułatwić obsługę i wymianę,i spełniają wymagania dotyczące rozpraszania ciepłaWskaźnik klasyfikacji urządzenia ochronnego powinien być zgodny z całkowitą klasyfikacją wejściową lub wyjściową.
W przypadku, gdy jest wybrany przełącznik powietrza, musi on spełniać wymagania normy GB 10963.1 i tryb natychmiastowego uruchamiania musi być typu C (zakres uruchamiania > 5 In ~ 10 In).
W przypadku wyboru przełącznika bezpiecznika musi on spełniać wymagania normy GB 14048.3, w którym bezpiecznik musi spełniać odpowiednie wymagania GB/T 13539.5, a zakres i kategoria użytkowania to typ gG.
